WIRE  TERMINAL

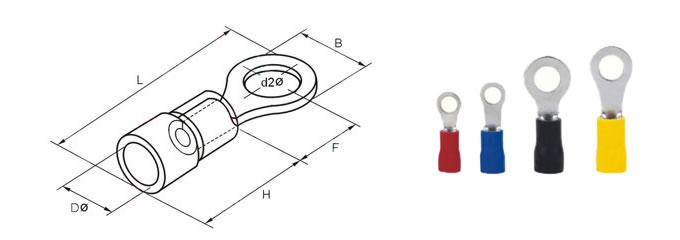

  INSULATED RING TERMINALS
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=19A  Material: copper
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
RV 1.25-3
#4
3.2
5.7
17.8
4.95
10
4.3
red
RVS 1.25-3.5
#6
3.7
5.7
17.8
4.95
RVM 1.25-3.5
#6
3.7
6.6
20.1
6.3
RVL 1.25-3.5
#6
4.3
8
21.5
7
RVS 1.25-4
#8
4.3
6.6
20.1
6.3
RVL 1.25-4
#8
4.3
8
21.5
7
RV 1.25-5
#10
5.3
8
21.5
7
RVL 1.25-5
#10
5.3
9.8
23
8.5
RVS 1.25-6
1\4
6.4
9.8
23
8.5
RV 1.25-6
1\4
6.4
11.6
27.5
11.1
RV 1.25-8
5\16
8.1
11.6
27.5
11.1
RV 1.25-10
3\8
10.5
13.6
31.6
13.9
RV 1.25-12
1\2
13
19.2
36
16.5
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=27A  Material: copper
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
RV 2-3
#4
3.2
6.6
17.8
4.3
10
4.9
blue
RVS 2-3.5
#6
3.7
6.6
17.8
4.3
RVM 2-3.5
#6
3.7
6.6
20.1
7
RVL 2-3.5
#6
3.7
8.5
22.5
7.75
RVS 2-4
#8
4.3
6.6
21
7
RVL 2-4
#8
4.3
8.5
22.5
7.75
RV 2-5
#10
5.3
8.5
22.5
7.75
RVL 2-5
#10
5.3
9.5
22.5
7.25
RV 2-6
1\4
6.4
12
27.6
11
RV 2-8
5\16
8.1
12
27.6
11
RV 2-10
3\8
10.5
13.6
30.2
13.9
RV 2-12
1\2
13
19.2
36.5
16.5
Cable size: 2.5 ～4mm2（AWG 14～12)  Current: Imax=37A  Material: copper
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
RV 3.5-4
#8
4.3
8
24.5
7.7
13
6.2
black
RVS 3.5-5
#10
5.3
8
24.5
7.7
RVL 3.5-5
#10
5.3
12
27.9
7.7
RV 3.5-6
1\4
6.4
12
27.9
7.7
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=48A  Material: copper
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
RV 5.5-3.5
#6
3.7
7.2
21.4
5.9
13
6.7
yellow
RVS 5.5-4
#8
4.3
7.2
21.4
5.9
RVL 5.5-4
#8
4.3
9.5
25.5
8.3
RV 5.5-5
#10
5.3
9.5
25.5
8.3
RV 5.5-6
1\4
6.4
12
31.5
13
RV 5.5-8
5\16
8.4
15
33.7
13.7
RV 5.5-10
3\8
10.5
15
33.7
13.7
RV 5.5-12
1\2
13
19.2
38.1
16

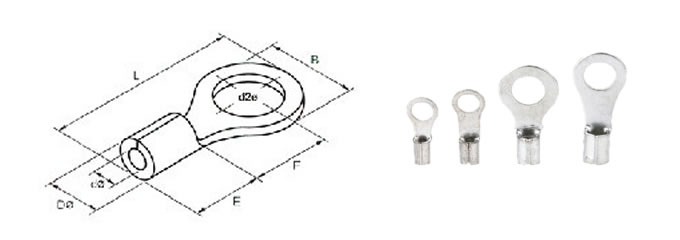

  NON-INSULATED RING TERMINALS
　
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=19A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
D(mm)
d(mm)
RNB 1.25-3
#4
3.2
5.7
12.6
4.95
4.8
3.4
1.7
RNBS 1.25-3.5
#6
3.7
5.7
12.6
4.95
RNBM 1.25-3.5
#6
3.7
6.6
14.4
6.3
RNBL 1.25-3.5
#6
3.7
8
15.8
7
RNBS 1.25-4
#8
4.3
6.6
14.4
6.3
RNBM 1.25-4
#8
4.3
8
15.8
7
RNB 1.25-5
#10
5.3
8
15.8
7
RNBL 1.25-5
#10
5.3
9.8
18
8.5
RNBS 1.25-6
1\4
6.4
9.8
18
8.5
RNB 1.25-6
1\4
6.4
11.6
21.8
11.1
RNB 1.25-8
5\16
8.4
11.6
21.8
11.1
RNB 1.25-10
3\8
10.5
13.6
25.5
13.9
RNB 1.25-12
1\2
13
19.2
31
16.5
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=27A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
D(mm)
d(mm)
RNB 2-3
#4
3.2
6.6
12.3
4.3
4.8
4.1
2.3
RNBS 2-3.5
#6
3.7
6.6
12.3
4.3
RNBM 2-3.5
#6
3.7
6.6
16
7
RNBL 2-3.5
#6
3.7
8.5
16.8
7.75
RNBS 2-4
#8
4.3
6.6
16
7
RNBL 2-4
#8
4.3
8.5
16.8
7.75
RNBS 2-5
#10
5.3
8.5
16.8
7.75
RNBL 2-5
#10
5.3
9.5
16.8
7.25
RNB 2-6
1\4
6.4
12
21.8
11
RNB 2-8
5\16
8.4
12
21.8
11
RNB 2-10
3\8
10.5
13.6
25.5
13.9
RNB 2-12
1\2
13
19.2
31
16.5
Cable size: 2.5 ～4mm2（AWG 14～12)  Current: Imax=37A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
D(mm)
d(mm)
RNB 3.5-4
#8
4.3
8
18
7.7
6
5
3
RNBS 3.5-5
#10
5.3
8
18
7.7
RNBL 3.5-5
#10
5.3
12
21.4
7.7
RNB 3.5-6
1\4
6.4
12
21.4
7.7
RNB 3.5-8
5\16
8.4
15
28
13.7
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=48A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
D(mm)
d(mm)
RNB 5.5-3.5
#6
3.7
7.2
15.7
5.9
6.8
5.6
3.4
RNBS 5.5-4
#8
4.3
7.2
15.7
5.9
RNBL 5.5-4
#8
4.3
9.5
19.8
8.3
RNB 5.5-5
#10
5.3
9.5
19.8
8.3
RNB 5.5-6
1\4
6.4
12
25.8
13
RNB 5.5-8
5\16
8.4
15
28
13.7
RNB 5.5-10
3\8
10.5
15
28
13.7
RNB 5.5-12
1\2
13
19.2
32.4
16
Cable size: 6～10mm2（AWG 8)  Current: Imax=62A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
D(mm)
d(mm)
RNB8-4
#8
4.3
12
23.8
9.3
8.5
7.2
4.5
RNB8-5
#10
5.3
12
23.8
9.3
RNB8-6
1/4
6.5
12
23.8
9.3
RNB8-8
5/16
8.4
15
29.8
13.8
RNB8-10
3/8
10.5
15
29.8
13.8
Cable size: 10～16mm2（AWG 6)  Current: Imax=88A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
D(mm)
d(mm)
RNB14-5
#10
5.3
12
29.8
13.3
10.5
9
5.8
RNBs14-6
1/4
6.5
12
29.8
13.3
RNBL14-6
1/4
6.5
16
32.8
13.3
RNB14-8
5/16
8.4
16
32.8
14.5
RNB14-10
3/8
10.5
16
32.8
14.5
Cable size: 16～25mm2（AWG4)  Current: Imax=115A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
D(mm)
d(mm)
RNB22-5
#10
5.3
12.2
33.2
14.5
12
11.5
7.7
RNBs22-6
1/4
6.5
12.2
33.2
14.5
RNBL22-6
1/4
6.5
16.5
33.7
13.5
RNB22-8
5/16
8.4
16.5
33.7
13.5
RNB22-10
3/8
10.5
16.5
33.7
13.5
RNB22-12
1/2
13
22
42.5
19.5
Cable size: 25～50mm2（AWG4)  Current: Imax=160A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
D(mm)
d(mm)
RNB38-5
#10
5.3
15.3
39
18.3
14
13.5
9.4
RNB38-6
1/4
6.5
15.3
39
18.3
RNB38-8
5/16
8.4
15.3
39
18.3
RNB38-10
3/8
10.5
22
39
18.3
RNB38-12
1/2
13
22
42.7
17.7

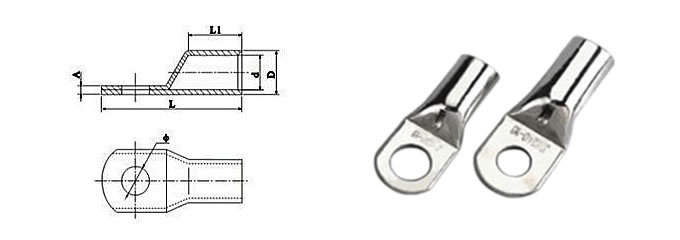

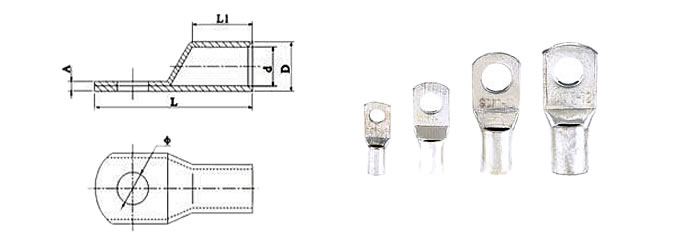

  COPPER TUBE TERMINALS / cable lugs
ITEM NO.
D(mm)
d(mm)
φ(mm)
L(mm)
L1(mm)
A(mm)
SC-4
4.8
3.1+0.30
6.2
21
6.4
1
SC-6
5.5
3.8+0.30
6.2
24
9
1.3
SC-10
6.8
4.8+0.30
6.2
25.5
10
2
SC-16
7.5
6.5+0.30
8.2
30.5
12
2
SC-25
9
7.0+0.36
8.2
34
14
2
SC-35
10.5
8.2+0.36
10.5
38
14
2
SC-50
12.5
9.8+0.36
10.5
45
18
2.8
SC-70
14.5
11.5+0.43
12.5
50
18.6
3
SC-95
17.5
13.8+0.43
12.5
55.5
23.5
4
SC-120
19.5
15.5+0.43
12.5
63
24
4
SC-150
20.5
16.5+0.43
16.5
71
26
4
SC-185
23.5
18.8+0.43
16.5
78
33
4.6
SC-240
26.5
21+0.52
16.5
92
37
5
SC-300
30
24+0.52
16.5
102
39.5
6
SC-400
34
26.5+0.52
16.5
113
46
7
SC-500
38
30+0.52
20.5
123
50
8
SC-630
45
35+0.52
20.5
135
58
10
　

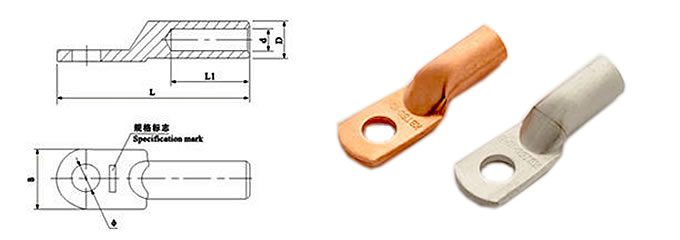

ITEM NO.
φ(mm)
D(mm)
d(mm)
L(mm)
L1(mm)
B(mm)
DT-10
8.5
9
5.5
67
31
16
DT-16
8.5
10
6
67
31
16
DT-25
8.5
11
7
80
34
18
DT-35
10.5
12
8.5
79
36
20.5
DT-50
10.5
14
9.5
87
40
23
DT-70
12.5
16
11.5
95
42
26
DT-95
12.5
18
13.5
105
46
28
DT-120
14.5
20
15
112
48
30
DT-150
14.5
22
16.5
118
52
34
DT-185
16.5
25
18.5
125
55
37
DT-240
16.5
27
21
136
60
40
DT-300
21
30
23
160
65
45
DT-400
21
34
26
165
70
50
DT-500
21
38
29
190
75
60
DT-630
 　
45
34
220
85
80
DT-800
 　
50
38
260
85
 　
　

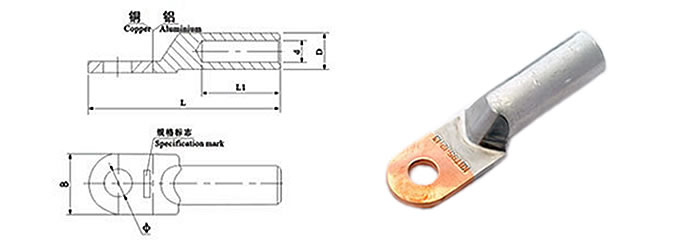

ITEM NO.
φ(mm)
D(mm)
d(mm)
L(mm)
L1(mm)
B(mm)
DTL-1-16
8.5
10
6
70
32
16
DTL-1-25
8.5
12
7
75
34
18
DTL-1-35
10.5
14
8.5
85
40
20.5
DTL-1-50
10.5
16
9.5
90
42
23
DTL-1-70
12.5
18
11.5
102
47
26
DTL-1-95
12.5
21
13.5
112
50
28
DTL-1-120
14.5
23
15
120
53
30
DTL-1-150
14.5
25
16.5
126
55
34
DTL-1-185
16.5
27
18.5
133
58
37
DTL-1-240
16.5
30
21
140
60
40
DTL-1-300
21
34
23
165
65
45
DTL-1-400
21
38
26
170
70
50
DTL-1-500
21
42
29
190
75
60
DTL-1-630

54
34
225
80
80
DTL-1-800

60
38
270
90
100
ITEM NO.
D(mm)
d(mm)
φ(mm)
L(mm)
L1(mm)
A(mm)
DTGY-4
4.8
3.1+0.30
6.2
21
6.4
1
DTGY-6
5.5
3.8+0.30
6.2
24
9
1.3
DTGY-10
6.8
4.8+0.30
6.2
25.5
10
2
DTGY-16
7.5
6.5+0.30
8.2
30.5
12
2
DTGY-25
9
7.0+0.36
8.2
34
14
2
DTGY-35
10.5
8.2+0.36
10.5
38
14
2
DTGY-50
12.5
9.8+0.36
10.5
45
18
2.8
DTGY-70
14.5
11.5+0.43
12.5
50
18.6
3
DTGY-95
17.5
13.8+0.43
12.5
55.5
23.5
4
DTGY-120
19.5
15.5+0.43
12.5
63
24
4
DTGY-150
20.5
16.5+0.43
16.5
71
26
4
DTGY-185
23.5
18.8+0.43
16.5
78
33
4.6
DTGY-240
26.5
21+0.52
16.5
92
37
5
DTGY-300
30
24+0.52
16.5
102
39.5
6
DTGY-400
34
26.5+0.52
16.5
113
46
7
DTGY-500
38
30+0.52
20.5
123
50
8
DTGY-630
45
35+0.52
20.5
135
58
10

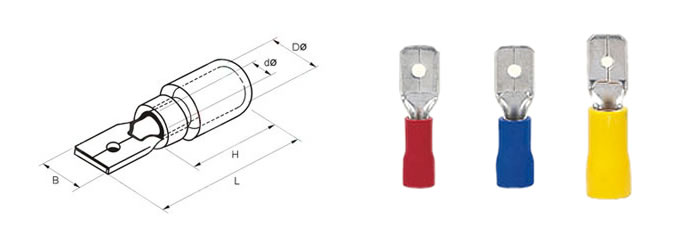

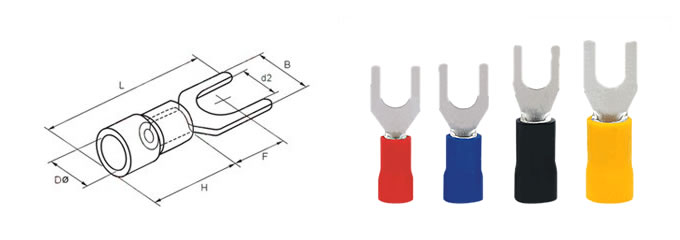

  insulated spade TERMINALS
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=19A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
SV 1.25-3
#4
3.2
5.7
21.2
6.5
10
4.3
red
SVS 1.25-3.5
#6
3.7
5.7
21.2
6.5
SVL 1.25-3.5
#6
3.7
6.4
21.2
6.5
SVS 1.25-4
#8
4.3
6.4
21.2
6.5
SVM 1.25-4
#8
4.3
7.2
21.2
6.5
SVL 1.25-4
#8
4.3
8.1
21.2
6.5
SVS 1.25-5
#10
5.3
8.1
21.2
6.5
SVL 1.25-5
#10
5.3
9.5
21.2
6.5
SVS 1.25-6
1/4
6.4
9.5
21.2
6.5
SVL 1.25-6
1/4
6.4
12
27.2
11
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=27A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
SV 2-3
#4
3.2
5.7
21.2
6.5
10
4.9
blue
SVS 2-3.5
#6
3.7
5.7
21.2
6.5
SVL 2-3.5
#6
3.7
6
21.2
6.5
SVS 2-4
#8
4.3
6.4
21.2
6.5
SVM 2-4
#8
4.3
7.2
21.2
6.5
SVL 2-4
#8
4.3
8.1
21.2
6.5
SVS 2-5
#10
5.3
8.1
21.2
6.5
SVL 2-5
#10
5.3
9.5
21.2
6.5
SVS 2-6
1/4
6.4
9.5
21.2
6.5
SVL 2-6
1/4
6.4
12
27.2
11
Cable size: 2.5 ～4mm2（AWG 14～12)  Current: Imax=37A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
SV 3.5-3
#4
3.2
5.7
24.8
7
13
6.2
black
SV 3.5-4
#8
4.3
8
24.8
7
SV 3.5-5
#10
5.3
8
24.8
7
SV 3.5-6
1/4
6.4
12
28
12.1
SV 3.5-8
5/16
8.4
12
33.7
13.7
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=48A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
SV 5.5-3.5
#6
3.7
8.3
25.2
7.5
13
6.7
yellow
SVS 5.5-4
#8
4.3
8.3
25.2
7.5
SVL 5.5-4
#8
4.3
9
25.2
7.5
SV 5.5-5
#10
5.3
9
25.2
7.5
SVS 5.5-6
1/4
6.4
9
25.2
7.5
SVL 5.5-6
1/4
6.4
12
31.2
12
SV 5.5-8
5/16
8.4
14
30
11.5

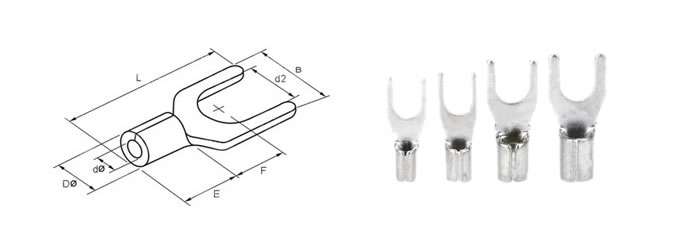

  NON-insulated spade TERMINALS
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=19A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
D(mm)
d(mm)
SNB 1.25-3
#4
3.2
5.7
16
6.5
4.8
3.4
1.7
SNBS 1.25-3.5
#6
3.7
5.7
16
6.5
SNBL 1.25-3.5
#6
3.7
6.4
16
6.5
SNBS 1.25-4
#8
4.3
6.4
16
6.5
SNBM 1.25-4
#8
4.3
7.2
16
6.5
SNBL 1.25-4
#8
4.3
8.1
16
6.5
SNBS 1.25-5
#10
5.3
8.1
16
6.5
SNBL 1.25-5
#10
5.3
9.5
16
6.5
SNBS 1.25-6
1/4
6.4
9.5
16
6.5
SNBL 1.25-6
1/4
6.4
12
22
11
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=27A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
D(mm)
d(mm)
SNB 2-3
#4
3.2
5.7
16
6.5
4.8
4.1
2.3
SNBS 2-3.5
#6
3.7
5.7
16
6.5
SNBL 2-3.5
#6
3.7
6
16
6.5
SNBS 2-4
#8
4.3
6.4
16
6.5
SNBM 2-4
#8
4.3
7.2
16
6.5
SNBL 2-4
#8
4.3
8.1
16
6.5
SNBS 2-5
#10
5.3
8.1
16
6.5
SNBL 2-5
#10
5.3
9.5
16
6.5
SNBS 2-6
1/4
6.4
9.5
16
6.5
SNBL 2-6
1/4
6.4
12
22
11
Cable size: 2.5 ～4mm2（AWG 14～12)  Current: Imax=37A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
D(mm)
d(mm)
SNB 3.5-3
#8
3.2
5.7
18.3
7
6
5
3
SNB 3.5-4
#10
4.3
8
18.3
7
SNB 3.5-5
#10
5.3
8
18.3
7
SNB 3.5-6
1/4
6.4
12
21.5
12.1
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=48A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
E(mm)
D(mm)
d(mm)
SNB 5.5-3.5
#6
3.7
8.3
19.5
7.5
6.8
5.6
3.4
SNBS 5.5-4
#8
4.3
8.3
19.5
7.5
SNBL 5.5-4
#8
4.3
9
19.5
7.5
SNB 5.5-5
#10
5.3
9
19.5
7.5
SNBS 5.5-6
1/4
6.4
9
19.5
7.5
SNBL 5.5-6
1/4
6.4
12
25.5
12
SNB 5.5-8
5/16
8.4
14
24.5
11.5

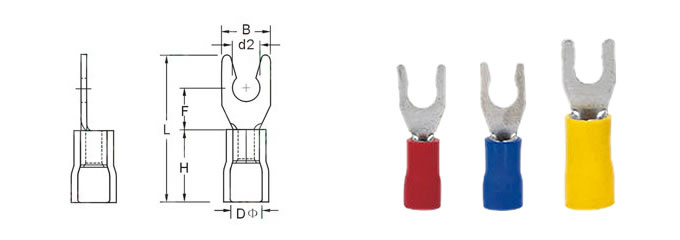

  SHAPECLOSE FURCATED PRE-INSULATING JOINT
　
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=19A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
LSV 1.25-3.5
#6
3.7
6.4
21.2
6.5
10
4.3
red
LSVS 1.25-4
#8
4.3
7.2
21.2
6.5
LSVL 1.25-4
#8
4.3
8.1
21.2
6.5
LSVS 1.25-5
#10
5.3
8.1
21.2
6.5
LSVL 1.25-5
#10
5.3
9.5
21.2
6.5
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=27A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
LSV 2-3.5
#6
3.7
6
21.2
6.5
10
4.9
blue
LSVS 2-4
#8
4.3
7.2
21.2
6.5
LSVL 2-4
#8
4.3
8.1
21.2
6.5
LSVS 2-5
#10
5.3
8.1
21.2
6.5
LSVL 2-5
#10
5.3
9.5
21.2
6.5
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=48A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
LSV 5.5-3.5
#6
3.7
8.3
25.2
7.5
13
6.7
yellow
LSV 5.5-4
#8
4.3
8.3
25.2
7.5
LSV 5.5-5
#10
5.3
9
23.9
7.5
LSV 5.5-6
1/4
6.4
12
31.2
12

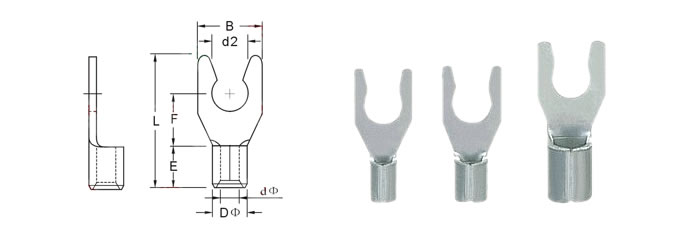

  SNAPECLOSE FURCATED NAKED TERMINAL
　
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=19A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
D(mm)
d(mm)
LSNB 1.25-3.5
3.7
6.4
6.4
16
4.8
3.4
1.7
LSNBS 1.25-4
4.3
7.2
LSNBL 1.25-4
4.3
8.1
LSNBS 1.25-5
5.3
8.1
LSNBL 1.25-5
5.3
9.5
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=27A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
D(mm)
d(mm)
LSNB 2-3.5
3.7
6
6.4
16
4.8
4.1
2.3
LSNBS 2-4
4.3
7.2
LSNBL 2-4
4.3
8.1
LSNBS 2-5
5.3
8.1
LSNBL 2-5
5.3
9.5
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=48A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
D(mm)
d(mm)
LSNB 5.5-3.5
3.7
8.3
7.5
19.5
6
5.6
3.4
LSNB 5.5-4
4.3
8.3
LSNB 5-5
5.3
9
LSNB 5-6
6.4
12
12
24.5

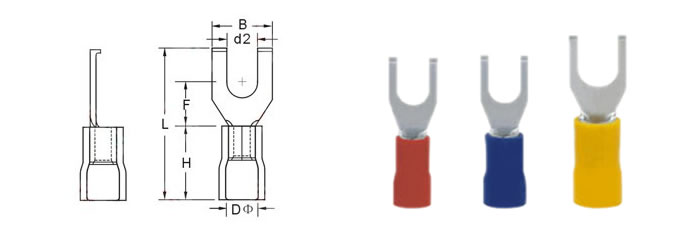

  RAISE FURCATED PRE-INSULATING TERMINAL
　
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=19A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
FSV 1.25-3.5
#6
3.7
7.5
19
5.1
10
4.3
red
FSV 1.25-4
#8
4.3
7.5
19
5.1
FSV 1.25-5
#10
5.3
7.5
19
5.1
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=27A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
FSV 2-3.5
#6
3.7
7.5
19
5.2
10
4.9
blue
FSV 2-4
#8
4.3
7.5
19
5.2
FSV 2-5
#10
5.3
7.5
19
5.2
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=48A  Material: copper　
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
D(mm)
COLOR
FSV 5.5-3.5
#6
3.7
8.5
25.5
7.5
13
6.7
yellow
FSV 5.5-4
#8
4.3
8.5
25.5
7.5
FSV 5.5-5
#10
5.3
8.5
25.5
7.5

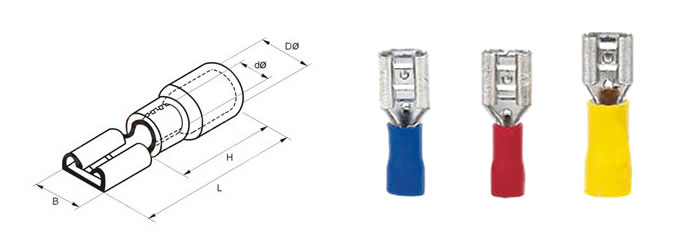

  INSULATED FEMALE CONNECTORS
　
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=10A  Material: BRASS　
ITEM NO.
NEMA TAB
THICKNESS
B(mm)
Dφ(mm)
dφ(mm)
L(mm)
H(mm)
COLOR
FDD 1.25-110(5)
0.5×2.8
0.3
3.8
3.8
1.7
19
10
red
FDD 1.25-110(8)
0.8×2.8
0.3
3.8
3.8
1.7
19
10
FDD 1.25-187(5)
0.5×4.75
0.35
5.6
3.8
1.7
19
10
FDD 1.25-187(8)
0.8×4.75
0.35
5.6
3.8
1.7
19
10
FDD 1.25-205
0.5×5.2
0.35
6.5
3.8
1.7
20
10
FDD 1.25-250
0.8×6.35
0.4
7.4
3.8
1.7
21
10
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=15A  Material: BRASS　
ITEM NO.
NEMA TAB
THICKNESS
B(mm)
Dφ(mm)
dφ(mm)
L(mm)
H(mm)
COLOR
FDD 2-110(5)
0.5×2.8
0.3
3.8
4.3
2.3
19
10
blue
FDD 2-110(8)
0.8×2.8
0.3
3.8
4.3
2.3
19
10
FDD 2-187(5)
0.5×4.75
0.35
5.6
4.3
2.3
19
10
FDD 2-187(8)
0.8×4.75
0.35
5.6
4.3
2.3
19
10
FDD 2-205
0.5×5.2
0.35
6.5
4.3
2.3
20
10
FDD 2-250
0.8×6.35
0.4
7.4
4.3
2.3
21
10
FDD 2-312
0.8×8.0
0.4
9
4.3
2.3
23
10
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=24A  Material: BRASS
ITEM NO.
NEMA TAB
THICKNESS
B(mm)
Dφ(mm)
dφ(mm)
L(mm)
H(mm)
COLOR
FDD 5.5-250
0.8×6.35
0.4
7.4
5.7
3.4
25
13
yellow
FDD 5.5-375
1.2×9.4
0.5
10.9
5.7
3.4
29.6
13
  INSULATED MALE CONNECTORS
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=10A  Material: BRASS　
ITEM NO.
NEMA TAB
THICKNESS
B(mm)
Dφ(mm)
dφ(mm)
L(mm)
H(mm)
COLOR
MDD 1.25-110(5)
0.5×2.8
0.5
2.8
1.7
4.3
17.7
10
red
MDD 1.25-110(8)
0.8×2.8
0.8
2.8
1.7
4.3
17.7
10
MDD 1.25-187(5)
0.5×4.75
0.5
4.75
1.7
4.3
20
10
MDD 1.25-187(8)
0.8×4.75
0.8
4.75
1.7
4.3
20
10
MDD 1.25-250
0.8×6.35
0.4×2
6.35
1.7
4.3
21
10
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=15A  Material: BRASS　
ITEM NO.
NEMA TAB
THICKNESS
B(mm)
Dφ(mm)
dφ(mm)
L(mm)
H(mm)
COLOR
MDD 2-187(5)
0.5×4.75
0.5
4.75
2.3
4.3
20
10
blue
MDD 2-187(8)
0.8×4.75
0.8
4.75
2.3
4.3
20
10
MDD 2-250
0.8×6.35
0.4×2
6.35
2.3
4.3
21
10
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=24A  Material: BRASS
ITEM NO.
NEMA TAB
THICKNESS
B(mm)
Dφ(mm)
dφ(mm)
L(mm)
H(mm)
COLOR
MDD 5.5-250
0.8×6.35
0.4×2
6.35
3.4
5.7
25
13
yellow

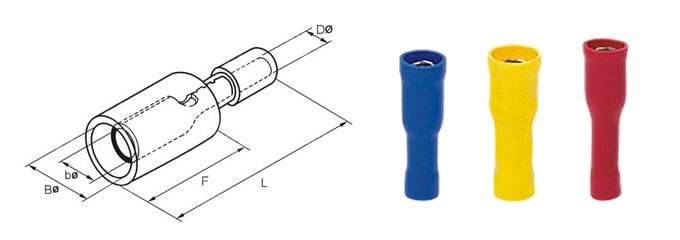

  INSULATED RECEPTACLE DISCONNECTS
　
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=10A  Material: copper　
ITEM NO.
THICKNESS
dφ(mm)
Bφ(mm)
Dφ(mm)
F(mm)
L(mm)
COLOR
FRD　1.25-156
0.4
4
6.3
1.7
13
24.5
red
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=15A  Material: copper　
ITEM NO.
THICKNESS
dφ(mm)
Bφ(mm)
Dφ(mm)
F(mm)
L(mm)
COLOR
FRD　2-156
0.4
4
6.3
2.3
14
24.5
blue
FRD　2-195
0.4
5
7
2.3
14
25.5
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=24A  Material: copper　
ITEM NO.
THICKNESS
dφ(mm)
Bφ(mm)
Dφ(mm)
F(mm)
L(mm)
COLOR
FRD　5.5-195
0.4
5
7
3.4
14
29.5
yellow

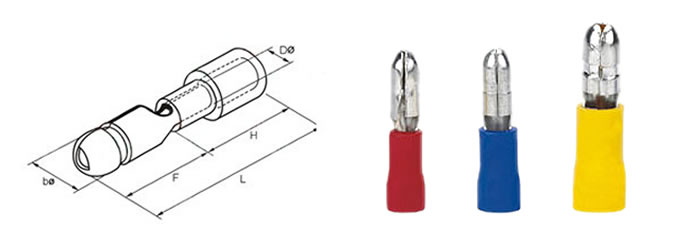

  INSULATED BUTTEd DISCONNECTS
　
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=10A  Material: copper　
ITEM NO.
THICKNESS
bφ(mm)
F(mm)
Dφ(mm)
H(mm)
L(mm)
COLOR
MPD　1.25-156
0.4
4
11
1.7
10
21
red
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=15A  Material: copper　
ITEM NO.
THICKNESS
bφ(mm)
F(mm)
Dφ(mm)
H(mm)
L(mm)
COLOR
MPD　2-156
0.4
4
11
2.3
10
21
blue
MPD　2-195
0.4
5
11
2.3
10
21
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=24A  Material: copper　
ITEM NO.
THICKNESS
bφ(mm)
F(mm)
Dφ(mm)
H(mm)
L(mm)
COLOR
MPD　5.5-195
0.4
5
12
3.4
13
25
Yellow

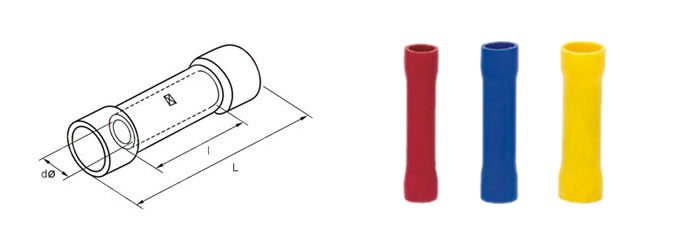

  INSULATED BUTTEd CONNECTORS
Long Full-insulating Middle Joint (TL－JTK type)
Material:purple copper　   Insulating material：PVC
ITEM NO.
A.W.G
mm2
I
dφ
L
Imax
Color
BV 1.25
22-16
0.5-1.5
15
1.7
26
19A
red
BV 2
16-14
1.5-2.5
15
2.3
26
27A
blue
BV 5.5
12-10
4-6
15
3.4
26
48A
yellow
BV 8
#8
6-10
21
4.5
32
62A
red
BV 14
#6
10-16
26
5.8
42
88A
blue
BV 22
#4
16-25
29
7.7
50
115A
yellow
BV 38
#2
35-50
32
9.4
55
160A
red
Short Full-insulating Middle Joint (TL－JTK type)
Material:purple copper　   Insulating material：PVC
ITEM NO.
A.W.G
mm2
I
dφ
L
Imax
Color
PVT 1.25
22-16
0.5-1.5
8
1.7
16
19A
red
PVT 2
16-14
1.5-2.5
8
2.3
16
27A
blue
PVT 5.5
12-10
4-6
8
3.4
20.5
48A
yellow

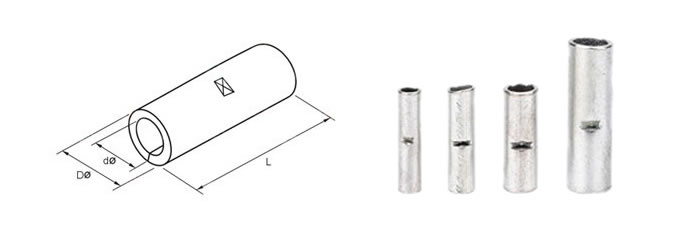

  NON-INSULATED BUTTED CONNECTORS
　
ITEM NO.
A.W.G
mm2
Dφ
dφ
L
BN 1.25
22-16
0.5-1.5
3.3
1.7
15
BN 2
16-14
1.5-2.5
4
2.3
15
BN 3.5
14-12
2.5-4
5
3
15
BN 5.5
12-10
4-6
5.5
3.4
15
BN 8
#8
10
7.1
4.5
21
BN 14
#6
16
9
5.8
26
BN 22
#4
25
11.4
7.7
29
BN 38
#2
35
13.3
9.4
32
BN 60
1/0
50
15.4
11.4
36
BN 70
2/0
70
17.5
13.3
37
BN 80
3/0
95
19.4
14.5
38
BN 100
4/0
120
22
16.4
38
BN 150
250-300MCM
150
26.5
19.5
54
BN 180
300-350MCM
185
28.5
21
57
BN 200
400MCM
240
32.5
24
63
BN 325
500-600MCM
300
37
28
72

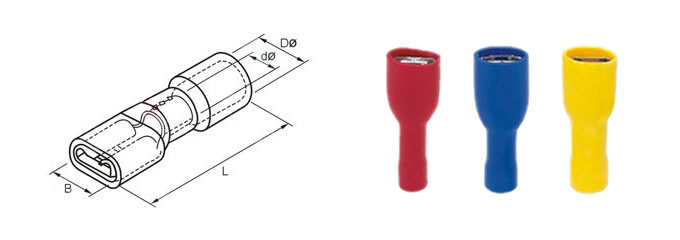

  FULLY VINYL INSULATED DISCONNECTORS
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=10A  Material: Brass　
ITEM NO. NEMA Tab(mm)  B Dφ dφ L
FDFD 1.25-187(5)
0.5×4.75
5.6
3.8
1.7
20
FDFD 1.25-187(8)
0.8×4.75
5.6
3.8
1.7
20
FDFD 1.25-250
0.8×6.35
7.4
3.8
1.7
21.5
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=15A  Material: Brass　
ITEM NO. NEMA Tab(mm)  B Dφ dφ L
FDFD 2-187(5)
0.8×4.75
5.6
4.3
2.3
20
FDFD 2-187(8)
0.8×4.75
5.6
4.3
2.3
20
FDFD 2-250
0.8×6.35
7.4
4.3
2.3
21.5
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=24A  Material: Brass　
ITEM NO. NEMA Tab(mm)  B Dφ dφ L
FDFD 5.5-250
0.8×6.35
7.4
5.7
3.4
25.5

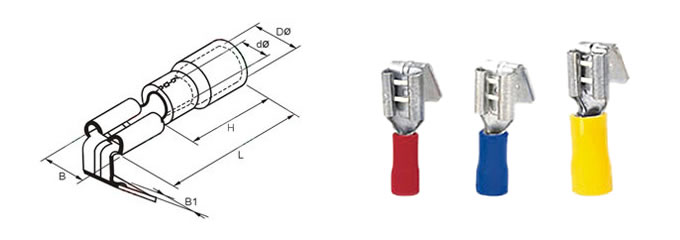

  FULLY piggy back DISCONNECTORS
　
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=10A  Material: Brass　
ITEM NO.
NEMA Tab(mm)
B
B1
H
Dφ
dφ
L
PBDD 1.25-250
0.8×6.35
7.4
6.35
10
3.8
1.7
21.5
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=15A  Material: Brass　
ITEM NO.
NEMA Tab(mm)
B
B1
H
Dφ
dφ
L
PBDD 2-250
0.8×6.35
7.4
6.35
10
4.3
2.3
21.5
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=24A  Material: Brass　
ITEM NO.
NEMA Tab(mm)
B
B1
H
Dφ
dφ
L
PBDD 5.5-250
0.8×6.35
7.4
6.35
13
5.7
3.4
25
<< Previous Page   1    2   3   4   Next Page >>


ROOM 1802, 118 XINLING ROAD, WAIGAOQIAO, SHANGHAI, 200131 , CHINA
Tel:+86-21-50463141 ,  Fax: +86-21-50643508 ,  Mobile(John):+86-13816690612
Email: john@iftim.cn                 Website: http://www.iftim.cn
