WIRE  TERMINAL

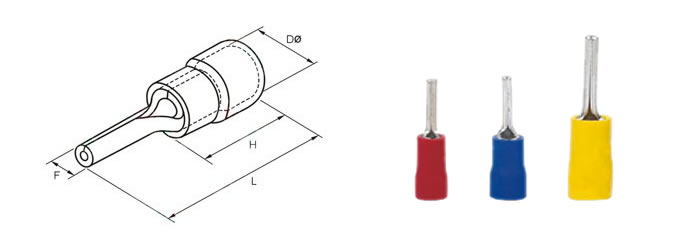

  INSULATED PIN TERMINALS
　
Cable size：0.5～1.5mm2（A.W.G.22～16)    Current：Imax=19A     Material： copper　   Thickness：0.75mm
ITEM NO. F L H Dφ COLOR
PTV 1.25-9  1.9 19 10 4.3 red
PTV 1.25-10  1.9 20
PTV 1.25-12  1.9 22
PTV 1.25-13  1.9 23
PTV 1.25-18  1.9 28
Cable size1.5～2.5mm2（A.W.G.16～14)    Max current：Imax=27A     Material： copper　   Thickness：0.8mm
ITEM NO. F L H Dφ COLOR
PTV 2-9  1.9 19 10 4.9 blue
PTV 2-10  1.9 20
PTV 2-12  1.9 22
PTV 2-13  1.9 23
PTV 2-18  1.9 28
Cable size2.5～4mm2（A.W.G.14～12)    Max current：Imax=36A     Material： copper　   Thickness：1.0mm
ITEM NO. F L H Dφ COLOR
PTV 3.5-10 2.8 20 13 6.2 black
PTV 3.5-13  2.8 25.5
Cable size4～6mm2（A.W.G.12～10)    Max current：Imax=48A     Material： copper　   Thickness：1.0mm
ITEM NO. F L H Dφ COLOR
PTV 5.5-13  2.8 25.5 13 6.7 Yellow

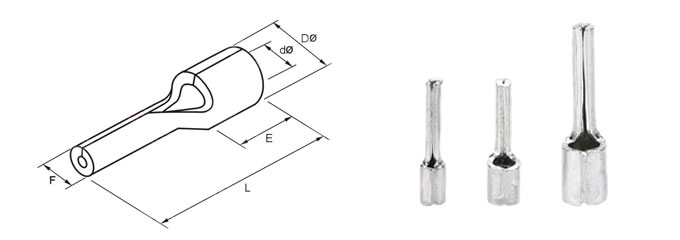

  NON-INSULATED PIN TERMINALS
Cable size：0.5～1.5mm2（A.W.G.22～16)    Current：Imax=19A     Material： copper　   Thickness：0.75mm
ITEM NO.
F
L
E
Dφ
dφ
PTN 1.25-9
1.9
13.8
4.8
3.4
1.7
PTN 1.25-10
1.9
14.8
PTN 1.25-12
1.9
16.8
PTN 1.25-13
1.9
17.8
PTN 1.25-18
1.9
22.8
Cable size1.5～2.5mm2（A.W.G.16～14)    Max current：Imax=27A     Material： copper　   Thickness：0.8mm
ITEM NO.
F
L
E
Dφ
dφ
PTN 2-9
1.9
13.8
4.8
4.1
2.3
PTN 2-10
1.9
14.8
PTN 2-12
1.9
16.8
PTN 2-13
1.9
17.8
PTN 2-18
1.9
22.8
Cable size2.5～4mm2（A.W.G.14～12)    Max current：Imax=36A     Material：purple copper　   Thickness：1.0mm
ITEM NO.
F
L
E
Dφ
dφ
PTN 3.5-10
2.8
14.8
6
5
3
PTN 3.5-13
2.8
19.8
Cable size4～6mm2（A.W.G.12～10)    Max current：Imax=48A     Material：purple copper　   Thickness：1.0mm
ITEM NO.
F
L
E
Dφ
dφ
PTN 5.5-13
2.8
19.8
6
5.6
3.4

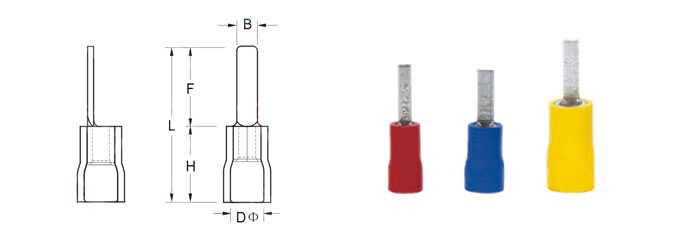

  INSULATED BLADE TERMINALS
　
Cable size：0.5～1.5mm2（A.W.G.22～16)    Max current：Imax=19A     Material： copper     Thickness：0.75mm
ITEM NO. B L F H Dφ Color
DBV 1.25-10  2.3 20 10 10 4.3 red
DBV 1.25-11  3 21 11
DBV 1.25-14  3 24 14
DBV 1.25-18  2.2 28 18
Cable size：1.5～2.5mm2（A.W.G.16～14)    Max current：Imax=27A     Material： copper　 　   Thickness：0.8mm
ITEM NO. B L F H Dφ Color
DBV 2-10  2.4 19 9 10 4.9 blue
DBV 2-14  2.4 24 14
DBV 2-18  2.2 28 18
Cable size：4～6mm2（A.W.G.12～10)    Max current：Imax=48A     Material： copper　 　   Thickness：1.0mm
ITEM NO. B L F H Dφ Color
DBV 5.5-10  2.8 22.5 10 13 5.6 yellow
DBV 5.5-14  4.5 26.5 14
DBV 5.5-18  4.5 30.5 18

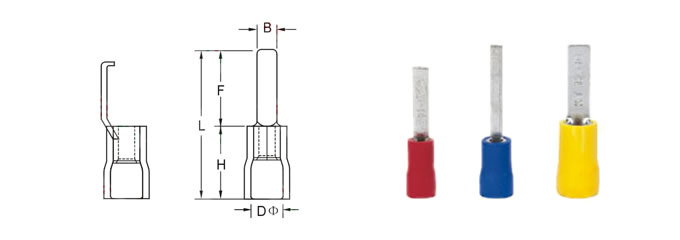

  INSULATED LIPPED BLADE TERMINALS
　
Cable size：0.5～1.5mm2（A.W.G22～16)    Max current：Imax=19A     Material： Copper 　　Thickness：0.75mm
ITEM NO. B L F H Dφ Color
LBV 1.25-3  3 26.8 16.8 10 4.3 red
LBV 1.25-4.6  4.6 26.8 16.8
Cable size：1.5～2.5mm2（A.W.G16～14)    Max current：Imax=27A     Material： Copper 　　Thickness：0.8mm
ITEM NO. B L F H Dφ Color
LBV 2-3  3 26.8 16.8 10 4.9 blue
LBV 2-4.6  4.6 26.8 16.8
Cable size：4～6mm2（A.W.G12～10)    Max current：Imax=48A     Material： Copper 　　Thickness：1.0mm
ITEM NO. B L F H Dφ Color
LBV 5.5-3  3 29.3 16.8 13 6.7 yellow
LBV 5.5-4.6  4.6 29.3 16.8

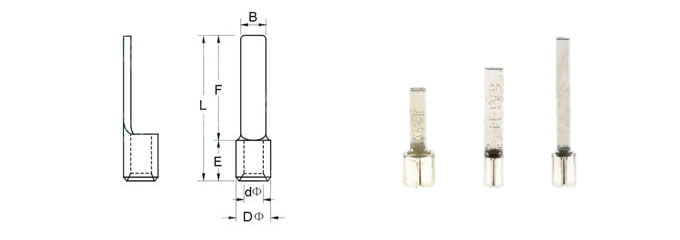

  NON-INSULATED BLADE TERMINALS
Cable size：0.5～1.5mm2（A.W.G.22～16)    Max current：Imax=19A     Material： copper　   Thickness：0.75mm
ITEM NO.
B
L
F
H
Dφ
dφ
DBN 1.25-10
2.3
14.8
10
4.8
3.4
1.7
DBN 1.25-11
3
15.8
11
DBN 1.25-14
3
18.8
14
DBN 1.25-18
2.2
22.8
18
Cable size: 1.5～2.5mm2（A.W.G.16～14)    Max current：Imax=27A     Material： copper　   Thickness：0.8mm
ITEM NO.
B
L
F
H
Dφ
dφ
DBN 2-9
2.4
13.8
9
4.8
4.1
2.3
DBN 2-14
2.4
18.8
14
DBN 2-18
2.2
22.8
18
Cable size: 4～6mm2（A.W.G.12～10)    Max current：Imax=48A     Material： copper　   Thickness：1.0mm
ITEM NO.
B
L
F
H
Dφ
dφ
DBN 5.5-10
2.8
14.8
10
6
5.6
3.4
DBN 5.5-14
4.5
21
14
DBN 5.5-18
4.5
23
18
DBN 8-14
5
22.5
14
8.5
7.2
4.5
DBN 14-16
6
30.6
16
14
9
6.5

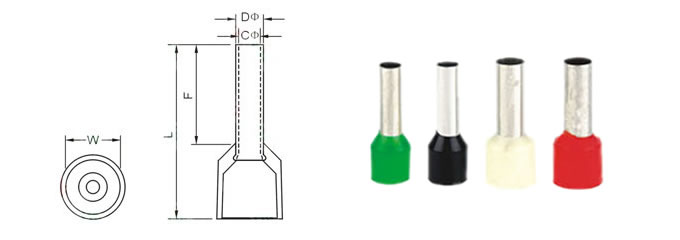

  INSULATED COED END TERMINALS
　
Max voltage：105℃　Ui=300V　　material：copper　　Insulating material：nylon(colors)
ITEM NO.
Dimension(mm)
Insulating tube
color
German / French
F
L
W
Dφ
Cφ
A.W.G
Cable size
(mm2)
E 0506
6
12
2.5
1.3
1
# 22
0.5
orange / white
E 0508
8
14
E 0510
10
16
E 0512
12
18
E 7506
6
12.4
2.8
1.5
1.2
# 20
0.75
white / bule
E 7508
8
14.6
E 7510
10
16.4
E 7512
12
18.4
E 1006
6
12.4
3
1.7
1.4
# 18
1
yellow / red
E 1008
8
14.6
E 1010
10
16.4
E 1012
12
18.4
E 1508
8
14.6
3.5
2
1.7
# 16
1.5
red / black
E 1510
10
16.4
E 1512
12
18.4
E 1518
18
24.4
E 2508
8
15.2
4
2.6
2.3
# 14
2.5
bule / gray
E 2510
10
17.2
E 2512
12
19.2
E 2518
18
25.2
E 4009
9
16.5
4.4
3.2
2.8
# 12
4
gray / orange
E 4012
12
19.5
E 4018
18
25.5
E 6010
10
18
6.3
3.9
3.5
# 10
6
black / green
E 6012
12
20
E 6018
18
26
E 10-12
12
21.5
7.6
4.9
4.5
# 7
10
milk / brown
E 10-18
18
27.5
E 16-12
12
22.2
8.8
6.2
5.8
# 5
16
green / milk
E 16-18
18
28.2
E 25-16
16
29
11.2
7.9
7.5
# 4
25
brown / black
E 25-22
22
35
E 35-16
16
30
12.7
8.7
8.3
# 2
35
gray
E 35-25
25
39
E 50-20
20
36
15.3
10.9
10.3
# 1
50
olive
E 50-25
25
41

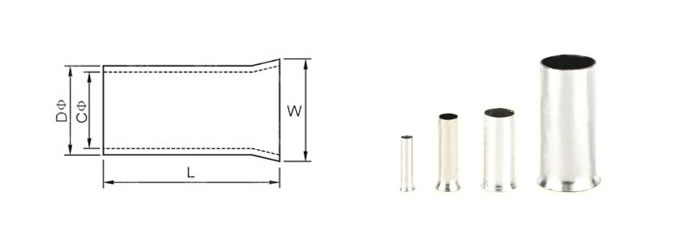

  NON-INSULATED COED END TERMINALS
Max voltage：Ui=300V　　material： copper
ITEM NO.
L
Dφ
Cφ
W
A.W.G
mm2
EN 0506
6
1.3
1
1.7
# 22
0.5
EN 0508
8
EN 0510
10
EN 0512
12
EN 7506
6
1.5
1.2
1.9
# 20
0.75
EN 7508
8
EN 7510
10
EN 7512
12
EN 1006
6
1.7
1.4
2.2
# 18
1
EN 1008
8
EN 1010
10
EN 1012
12
EN 1507
7
2
1.7
2.5
# 16
1.5
EN 1508
8
EN 1510
10
EN 1512
12
EN 1518
18
EN 2507
7
2.6
2.2
3.3
# 14
2.5
EN 2508
8
EN 2510
10
EN 2512
12
EN 2518
18
EN 4009
9
3.2
2.8
3.9
# 12
4
EN 4012
12
EN 4018
18
EN 6010
10
3.9
3.5
4.8
# 10
6
EN 6012
12
EN 6015
15
EN 6018
18
EN 10-12
12
4.9
4.5
5.8
# 7
10
EN 10-15
15
EN 10-18
18
EN 16-12
12
6.2
5.8
7.2
# 5
16
EN 16-15
15
EN 16-18
18
EN 25-16
16
7.9
7.5
9.1
# 4
25
EN 25-22
22
EN 35-16
16
8.7
8.3
10.2
# 2
35
EN 35-25
25
EN 50-20
20
10.9
10.3
12.4
# 1
50
EN 50-25
25

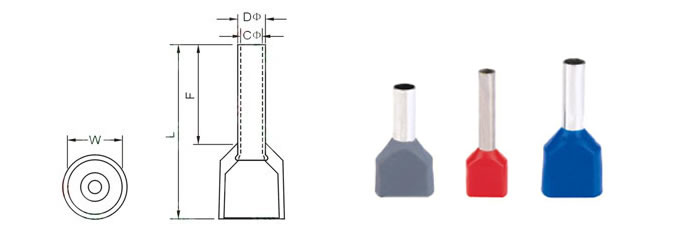

  INSULATED COED END TWIN TERMINALS
　
Max voltage：105℃   Ui=300V　　Material： copper　　Insulating material：nylon
Item No NEMA TAB Dimension(mm) Color
F L W B Dφ Cφ German French
TE 0508  2×0.5 8 14.5 5 6.5 1.8 1.5 white white
TE 7508  2×0.75 8 14.7 5.5 6.7 2.1 1.8 blue gray
TE 7510  2×0.75 10 16.7 5.5 6.7 2.1 1.8
TE 1008  2×1.0 8 15.1 5.5 7.1 2.3 2 red red
TE 1010  2×1.0 10 17.1 5.5 7.1 2.3 2
TE 1508  2×1.5 8 15.5 6.4 7.2 2.6 2.3 black yellow
TE 1512  2×1.5 12 19.5 6.4 7.5 2.6 2.3
TE 2510  2×2.5 10 18.5 8 8.5 3.3 2.9 gray blue
TE 2513  2×2.5 13 21.5 8 8.5 3.3 2.9
TE 4012  2×4.0 12 23.1 8.8 11.1 4.2 3.8 orange gray
TE 6014  2×6.0 14 26.1 9.5 12.1 5.3 4.9 green yellow
TE 10-14  2×10.0 14 26.6 12.6 12 6.9 6.5 brown red
TE 16-14  2×16.0 14 31.3 19 17.3 8.7 8.3 mile blue

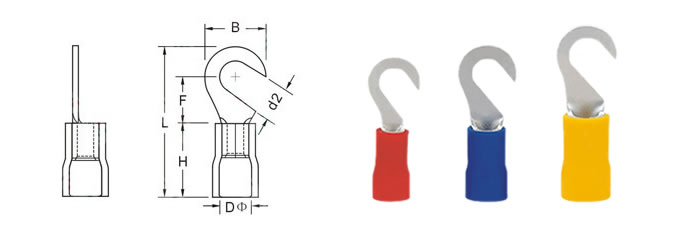

  INSULATED HOOK TERMINALS
Cable size：0.5～1.5mm2（A.W.G22～16)   Max current：Imax=19A     Material： Copper　　Thickness：0.75mm
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
Dφ(mm)
Color
HV 1.25-3.5
#6
3.7
8
21
7
10
4.3
red
HV 1.25-4
#8
4.3
8
21
7
HV 1.25-5
#10
5.3
8
21
7
HV 1.25-6
1/4
6.4
11.6
27
11.1
Cable size1.5～2.5mm2（A.W.G16～14)   Max current：Imax=27A     Material： Copper　　Thickness：0.8mm
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
Dφ(mm)
Color
HV 2-3.5
#6
3.7
8.5
22
7.75
10
4.9
blue
HV 2-4
#8
4.3
8.5
22
7.75
HV 2-5
#10
5.3
9.5
22
7.25
HV 2-6
1/4
6.4
12
27
11
Cable size4～6mm2（A.W.G12～10)   Max current：Imax=48A     Material： Copper　　Thickness：1.0mm
ITEM NO.
SCREW SIZE
d2(mm)
B(mm)
L(mm)
F(mm)
H(mm)
Dφ(mm)
Color
HV 5.5-3.5
#6
3.7
7.2
21.4
5.9
13
6.7
yellow
HV 5.5-4
#8
4.3
9.5
25.5
8.25
HV 5.5-5
#10
5.3
9.5
25.5
8.25
HV 5.5-6
1/4
6.4
12
31.5
13

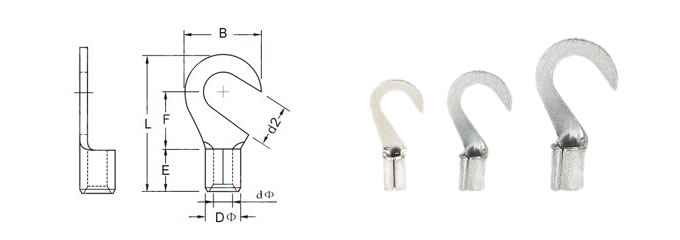

  NON-INSULATED HOOK TERMINALS
Cable size：0.5～1.5mm2（A.W.G22～16)   Max current：Imax=19A     Material： Copper　　Thickness：0.75mm
ITEM NO.
d2(mm)
B(mm)
F(mm)
L(mm)
E(mm)
Dφ(mm)
dφ(mm)
HNB 1.25-3.5
3.7
8
7
15.8
4.8
3.4
1.7
HNB 1.25-4
4.3
HNB 1.25-5
5.3
HNB 1.25-6
6.4
11.6
11
21.8
Cable size1.5～2.5mm2（A.W.G16～14)   Max current：Imax=27A     Material： Copper　　Thickness：0.8mm
ITEM NO.
d2(mm)
B(mm)
F(mm)
L(mm)
E(mm)
Dφ(mm)
dφ(mm)
HNB 2-3.5
3.7
8.5
7.8
16.8
4.8
4.1
2.3
HNB 2-4
4.3
HNB 2-5
5.3
9.5
7.3
HNB 2-6
6.4
12
11
21.8
Cable size4～6mm2（A.W.G12～10)   Max current：Imax=48A     Material： Copper　　Thickness：1.0mm
ITEM NO.
d2(mm)
B(mm)
F(mm)
L(mm)
E(mm)
Dφ(mm)
dφ(mm)
HNB 5.5-3.5
3.7
7.2
6.1
15.7
6
5.6
3.4
HNB 5.5-4
4.3
9.5
9.5
19.8
HNB 5.5-5
5.3
HNB 5.5-6
6.4
12
10.3
22.5
HNB 5.5-8
8.4
12
11
21.8
Cable size 8mm2（A.W.G 8)   Max current：Imax=62A     Material： Copper　　Thickness：1.2mm
ITEM NO.
d2(mm)
B(mm)
F(mm)
L(mm)
E(mm)
Dφ(mm)
dφ(mm)
HNB 8-8
8.4
15
13.8
29.5
8.5
7.2
4.5

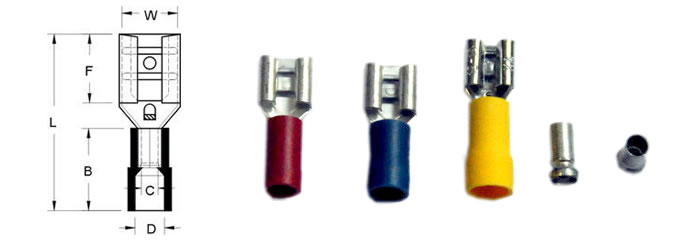

  INSULATED DOUBLE CRIMP FEMALE DISCONNECTORS
MAXIMUM ELECTRICAL RATING: 125°C 300 VOLTS   INSULATION MATERIAL: PVC    TERMINAL MATERIAL: BRASS
CABLE SIZE ITEM NO. NEMA TAB   DIMENSION inch(mm) COLOR
W F L B D T C
22-16A.W.G.
( 0.5-1.5mm2)		 FDNI1-110(5) .020X.110 0.126 0.256 0.772 0.433 0.157 0.012 1.7 RED
(0.5X2.8) 3.2 6.5 19.6 11 4 0.3
FDNI1-110(8) .032X.110 0.126 0.256 0.772 0.433 0.157 0.012
(0.8X2.8) 3.2 6.5 19.6 11 4 0.3
FDNI1-187(5) .020X.187 0.197 0.252 0.787 0.433 0.157 0.014
(0.5X4.75) 5 6.4 20 11 4 0.35
FDNI1-187(8) .032X.187 0.197 0.252 0.787 0.433 0.157 0.014
(0.8X4.75) 5 6.4 20 11 4 0.35
FDNI1-205(5) .020X.205 0.224 0.228 0.768 0.433 0.157 0.014
(0.5X5.2) 5.7 5.8 19.5 11 4 0.35
FDNI1-250 .032X.250 0.26 0.295 0.846 0.433 0.157 0.016
(0.8X6.35) 6.6 7.5 21.5 11 4 0.4
16-14 A.W.G.
(1.5-2.5 mm2)		 FDNI2-110(5) .020X.110 0.126 0.256 0.772 0.433 0.177 0.012 2.3 BLUE
(0.5X2.8) 3.2 6.5 19.6 11 4.5 0.3
FDNI2-110(8) .032X.110 0.126 0.256 0.772 0.433 0.177 0.012
(0.8X2.8) 3.2 6.5 19.6 11 4.5 0.3
FDNI2-187(5) .020X.187 0.197 0.252 0.787 0.433 0.177 0.014
(0.5X4.75) 5 6.4 20 11 4.5 0.35
FDNI2-187(8) .032X.187 0.197 0.252 0.787 0.433 0.177 0.014
(0.8X4.75) 5 6.4 20 11 4.5 0.35
FDNI2-205(5) .020X.205 0.224 0.228 0.768 0.433 0.177 0.014
(0.5X5.2) 5.7 5.8 19.5 11 4.5 0.35
FDNI2-250 .032X.250 0.26 0.295 0.846 0.433 0.177 0.016
(0.8X6.35) 6.6 7.5 21.5 11 4.5 0.4
FDNI2-312 .032X.315 0.323 0.394 0.984 0.433 0.177 0.016
(0.8X8.0) 8.2 10 25 11 4.5 0.4
12-10 A.W.G.
( 4-6mm2)		 FDNI5-250 .032X.250 0.26 0.295 0.925 0.512 0.248 0.016 3.4 YELLOW
(0.8X6.35) 6.6 7.5 23.5 13 6.3 0.4
FDNI5-375 .047X.370 0.394 0.472 1.122 0.512 0.248 0.02
(1.2X9.4) 10 12 28.5 13 6.3 0.5

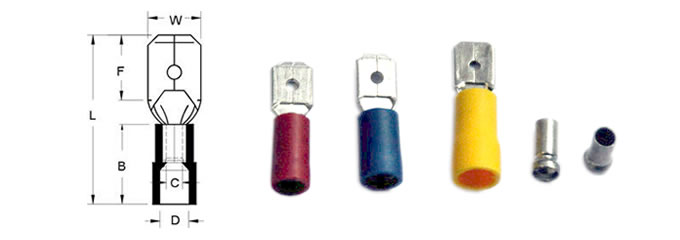

  INSULATED DOUBLE CRIMP MALE DISCONNECTORS
MAXIMUM ELECTRICAL RATING: 125°C 300 VOLTS   INSULATION MATERIAL: PVC    TERMINAL MATERIAL: BRASS
CABLE SIZE
ITEM NO.
NEMA TAB
DIMENSION inch(mm)
COLOR
W
F
L
B
D
T
C
22-16A.W.G.
(0.5-1.5mm2)
MDNI1-110(5)
.020X.110
0.11
0.256
0.768
0.433
0.157
0.02
1.7
RED
(0.5X2.8)
2.8
6.5
19.5
11
4
0.5
MDNI1-110(8)
.032X.110
0.11
0.256
0.768
0.433
0.157
0.016
(0.8X2.8)
2.8
6.5
19.5
11
4
0.4
MDNI1-187(5)
.020X.187
0.189
0.256
0.787
0.433
0.157
0.02
(0.5X4.75)
4.8
6.5
20
11
4
0.5
MDNI1-187(8)
.032X.187
0.189
0.264
0.787
0.433
0.157
0.016
(0.8X4.75)
4.8
6.7
20
11
4
0.4
MDNI1-250
.032X.250
0.25
0.303
0.866
0.433
0.157
0.016
(0.8X6.35)
6.35
7.7
22
11
4
0.4
16-14 A.W.G.
(1.5-2.5 mm2)
MDNI2-187(5)
.020X.187
0.189
0.256
0.787
0.433
0.177
0.02
2.3
BLUE
(0.5X4.75)
4.8
6.5
20
11
4.5
0.5
MDNI2-187(8)
.032X.187
0.189
0.264
0.787
0.433
0.177
0.016
(0.8X4.75)
4.8
6.7
20
11
4.5
0.4
MDNI2-250
.032X.250
0.25
0.303
0.866
0.433
0.177
0.016
(0.8X6.35)
6.35
7.7
22
11
4.5
0.4
12-10 A.W.G.
( 4-6mm2)
MDNI5-250
.032X.250
0.25
0.303
0.945
0.512
0.248
0.016
3.4
YELLOW
(0.8X6.35)
6.35
7.7
24
13
6.3
0.4

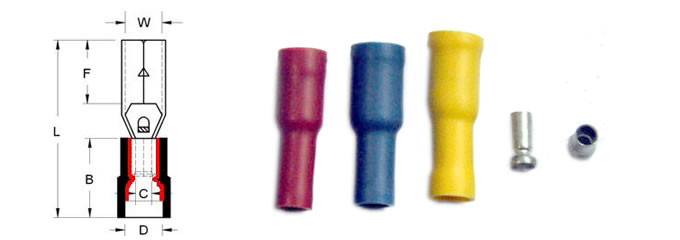

  INSULATED DOUBLE CRIMP RECEPTACLE DISCONNECTORS
　
MAXIMUM ELECTRICAL RATING: 125°C 600 VOLTS  INSULATION MATERIAL: PVC  TERMINAL MATERIAL: BRASS
CABLE SIZE ITEM NO. DIMENSION inch(mm)
W F L B D T C COLOR
22-16  A.W.G.(
(0.5-1.5mm2)		 FRSNID1-156 0.154 0.276 0.886 0.433 0.157 0.016 1.7 RED
3.9 7 22.5 11 4 0.04
16-14 A.W.G.
(1.5-2.5 mm2)		 FRSNID2-156 0.173 0.276 0.886 0.433 0.177 0.016 2.3 BLUE
4.4 7 22.5 11 4.5 0.4
FRSNID2-195 0.193 0.276 0.886 0.433 0.177 0.016
4.9 7 22.5 11 4.5 0.4
12-10 A.W.G.
(4-6mm2)         		 FRSNID5-195 0.193 0.276 0.965 0.512 0.252 0.018 3.4 YELLOW
4.9 7 24.5 13 6.4 0.45

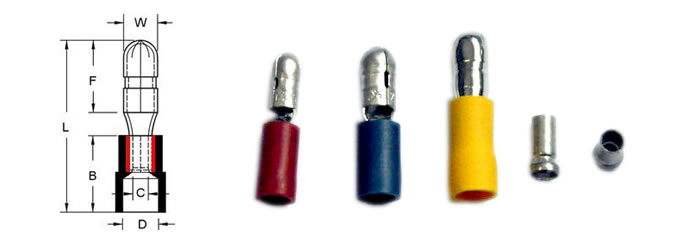

  INSULATED DOUBLE CRIMP BULLET DISCONNECTORS
　
MAXIMUM ELECTRICAL RATING: 125°C 600 VOLTS  INSULATION MATERIAL: PVC
DOUBLE CRIMP: WITH COPPER   SLEEVE ON BARREL   TERMINAL MATERIAL: BRASS
CABLE SIZE ITEM NO. DIMENSION inch(mm)
W F L B D T C COLOR
22-16  A.W.G
(0.5-1.5mm2)		 MPNID1-156 0.157 0.335 0.866 0.433 0.157 0.016 1.7 RED
4 8.5 22 11 4 0.4
16-14 A.W.G.
(1.5-2.5 mm2)		 MPNID2-156 0.157 0.335 0.866 0.433 0.177 0.016 2.3 BLUE
4 8.5 22 11 4.5 0.4
MPNID2-195 0.197 0.335 0.866 0.433 0.177 0.016
5 8.5 22 11 4.5 0.4
12-10 A.W.G
(4-6mm2)		 MPNID5-195 0.197 0.335 0.925 0.512 0.252 0.016 3.4 YELLOW
5 8.5 23.5 13 6.4 0.4
  FULLY INSULATED DOUBLE CRIMP BULLET DISCONNECTORS
　
MAXIMUM ELECTRICAL RATING: 125°C 300 VOLTS  TERMINAL MATERIAL: BRASS   INSULATION MATERIAL: PVC
CABLE SIZE
ITEM NO.
NEMA TAB
DIMENSION inch(mm)
COLOR
W
F
L
B
D
T
C
22-16  A.W.G.
(0.5-1.5mm2)
FDFNID1-187(5)
.020X.187
0.197
0.252
0.795
0.433
0.157
0.014
1.7
RED
(0.5X4.75)
5
6.4
20.2
11
4
0.35
FDFNID1-187(8)
.032X.187
0.197
0.252
0.795
0.433
0.157
0.014
(0.8X4.75)
5
6.4
20.2
11
4
0.35
FDFNID1-250
.032X.250
0.26
0.295
0.846
0.433
0.157
0.016
(0.8X6.35)
6.6
7.5
21.5
11
4
0.4
16-14 A.W.G.
(1.5-2.5 mm2)
FDFNID2-187(5)
.020X.187
0.197
0.252
0.846
0.433
0.197
0.014
2.3
BLUE
(0.5X4.75)
5
6.4
21.5
11
5
0.35
FDFNID2-187(8)
.032X.187
0.197
0.252
0.795
0.433
0.197
0.014
(0.8X4.75)
5
6.4
20.2
11
5
0.35
FDFNID2-250
.032X.250
0.26
0.295
0.846
0.433
0.197
0.016
(0.8X6.35)
6.6
7.5
21.5
11
5
0.4
12-10 A.W.G.
(4-6mm2)
FDFNID5-250
.032X.315
0.26
0.295
0.953
0.512
0.256
0.016
3.4
YELLOW
(0.8X6.35)
6.6
7.5
24.2
13
6.5
0.4

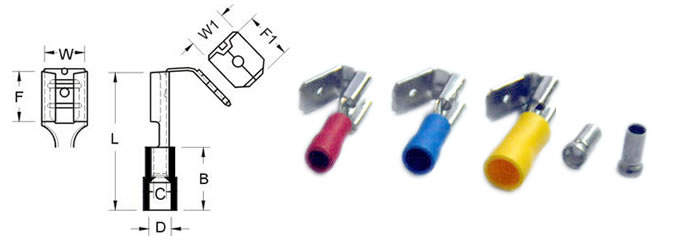

  INSULATED DOUBLE CRIMP PIGGY BACK DISCONNECTORS
　
MAXIMUM ELECTRICAL RATING: 125°C 300 VOLTS    TERMINAL MATERIAL: BRASS    INSULATION MATERIAL: PVC
CABLE SIZE
ITEM NO.
NEMA TAB
DIMENSION inch(mm)
COLOR
W
W1
F
F1
L
B
D
T
C
22-16A.W.G.
(0.5-1.5mm2)
PBDNI1-250
.032X.250
0.26
0.25
0.315
0.323
0.906
0.433
0.157
0.016
1.7
RED
(0.8X6.35)
6.6
6.35
8
8.2
23
11
4
0.04
16-14A.W.G.
(1.5-2.5 mm2)
PBDNI2-250
.032X.250
0.26
0.25
0.315
0.323
0.906
0.433
0.177
0.016
2.3
BLUE
(0.8X6.35)
6.6
6.35
8
8.2
23
11
4.5
0.04
12-10A.W.G.
(4-6mm2)
PBDNI5-250
.032X.250
0.26
0.25
0.315
0.323
0.945
0.512
0.248
0.016
3.4
YELLOW
(0.8X6.35)
6.6
6.35
8
8.2
24
13
6.3
0.4

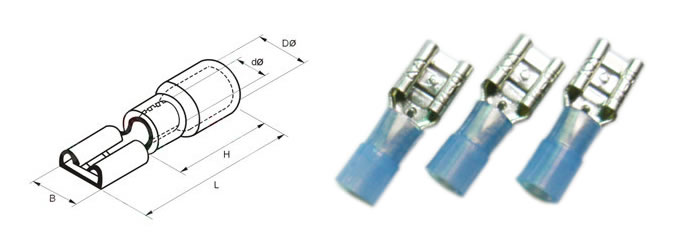

  INSULATED female terminalS (nylon)
　
Cable size：0.5～1.5mm2（A.W.G22～16)    Max current：Imax=10A     Material：brass  Insulating material：nylon
ITEM NO.
Name Tab(mm)
Thickness of material
Dimension(mm)
Color
B
Dφ
dφ
L
H
FDV 1.25-110(5)
0.5×2.8
0.3
3.8
3.8
1.7
19
10
red
FDV 1.25-110(8)
0.8×2.8
0.3
3.8
3.8
1.7
19
10
FDV 1.25-187(5)
0.5×4.75
0.35
5.6
3.8
1.7
19
10
FDV 1.25-187(8)
0.8×4.75
0.35
5.6
3.8
1.7
19
10
FDV 1.25-205
0.5×5.2
0.35
6.5
3.8
1.7
20
10
FDV 1.25-250
0.8×6.35
0.4
7.4
3.8
1.7
21
10
Cable size:1.5～2.5mm2（A.W.G16～14)    Max current：Imax=15A     Material：brass   Insulating material：nylon
ITEM NO.
Name Tab(mm)
Thickness of material
Dimension(mm)
Color
B
Dφ
dφ
L
H
FDV 2-110(5)
0.5×2.8
0.3
3.8
4.3
2.3
19
10
blue
FDV 2-110(8)
0.8×2.8
0.3
3.8
4.3
2.3
19
10
FDV 2-187(5)
0.5×4.75
0.35
5.6
4.3
2.3
19
10
FDV 2-187(8)
0.8×4.75
0.35
5.6
4.3
2.3
19
10
FDV 2-205
0.5×5.2
0.35
6.5
4.3
2.3
20
10
FDV 2-250
0.8×6.35
0.4
7.4
4.3
2.3
21
10
FDV 2-312
0.8×8.0
0.4
9
4.3
2.3
23
10
Cable size:4～6mm2（A.W.G12～10)    Max current：Imax=24A     Material：brass    Insulating material：nylon
ITEM NO.
Name Tab(mm)
Thickness of material
Dimension(mm)
Color
B
Dφ
dφ
L
H
FDV 5.5-250
0.8×6.35
0.4
7.4
5.7
3.4
25
13
yellow
FDV 5.5-375
1.2×9.4
0.5
10.9
5.7
3.4
29.6
13

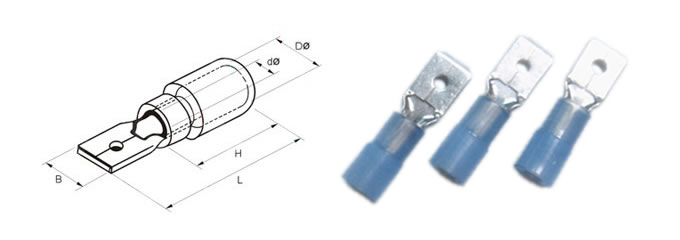

  INSULATED male terminalS (nylon)
Cable size：0.5～1.5mm2（A.W.G22～16)    Max current：Imax=10A     Material：brass   Insulating material：nylon
ITEM NO.
Name Tab(mm)
Thickness of material
Dimension(mm)
Color
B
dφ
Dφ
L
H
MDV 1.25-110(5)
0.5×2.8
0.5
2.8
1.7
4.3
17.7
10
red
MDD 1.25-110(8)
0.8×2.8
0.8
2.8
1.7
4.3
17.7
10
MDV 1.25-187(5)
0.5×4.75
0.5
4.75
1.7
4.3
20
10
MDV 1.25-187(8)
0.8×4.75
0.8
4.75
1.7
4.3
20
10
MDV 1.25-250
0.8×6.35
0.4×2
6.35
1.7
4.3
21
10
Cable size:1.5～2.5mm2（A.W.G16～14)    Max current：Imax=15A     Material：brass  Insulating material：nylon
ITEM NO.
Name Tab(mm)
Thickness of material
Dimension(mm)
Color
B
dφ
Dφ
L
H
MDV 2-187(5)
0.5×4.75
0.5
4.75
2.3
4.3
20
10
blue
MDV 2-187(8)
0.8×4.75
0.8
4.75
2.3
4.3
20
10
MDV 2-250
0.8×6.35
0.4×2
6.35
2.3
4.3
21
10
Cable size:4～6mm2（A.W.G12～10)    Max current：Imax=24A     Material：brass  Insulating material：nylon
ITEM NO.
Name Tab(mm)
Thickness of material
Dimension(mm)
Color
B
dφ
Dφ
L
H
MDV5.5-250
0.8×6.35
0.4×2
6.35
3.4
5.7
25
13
yellow

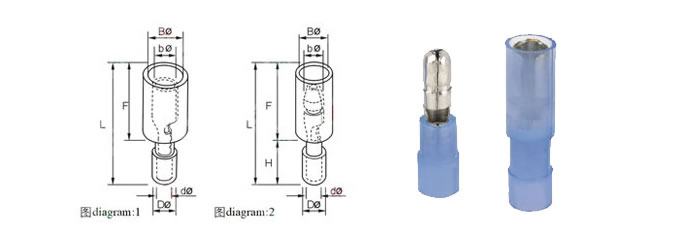

  BULLET SHAPED FULL-INSULATING TEMINALS (nylon)
　
Max current：22-16 A.W.G:19A     16-14A.W.G:27A  Max voltage：105℃ 300V　　Insulating material:nylon　　Material:copper
Item No
Dimension(mm)
diagram
cable size
( mm2)
color
Bφ
bφ
Dφ
dφ
L
F
H
FRFNY 1.25-156
6.9
3.9
3.2
1.8
26
15
11
1
22～16 A.W.G
(0.5～1.5mm2.)
red
MRFNY 1.25-156
7.4
4
3.2
1.8
27.5
16.5
11
2
FRFNY 2-156
6.9
3.9
3.9
2.4
26
15.5
11
1
16～14 A.W.G.
(1.5～2.5mm2)
blue
MRFNY 2-156
7.4
4
3.9
2.4
27.5
16.5
11
2

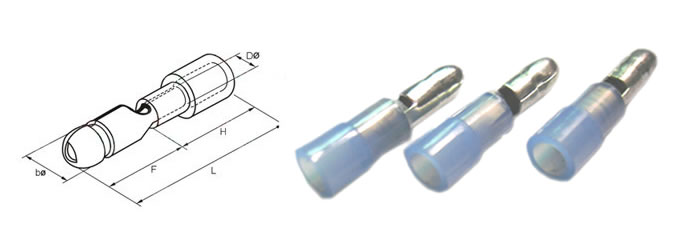

  BULLET SHAPED MALE TEMINALS (nylon)
　
Cable size: 0.5～1.5mm2（AWG 22～16)  Current: Imax=10A  Material: copper　Insulating material:nylon
ITEM NO.
THICKNESS
bφ(mm)
F(mm)
Dφ(mm)
H(mm)
L(mm)
COLOR
MPV　1.25-156
0.4
4
11
1.7
10
21
red
Cable size: 1.5～2.5mm2（AWG 16～14)  Current: Imax=15A  Material: copper　
ITEM NO.
THICKNESS
bφ(mm)
F(mm)
Dφ(mm)
H(mm)
L(mm)
COLOR
MPV　2-156
0.4
4
11
2.3
10
21
blue
MPV　2-195
0.4
5
11
2.3
10
21
Cable size: 4～6mm2（AWG 12～10)  Current: Imax=24A  Material: copper　
ITEM NO.
THICKNESS
bφ(mm)
F(mm)
Dφ(mm)
H(mm)
L(mm)
COLOR
MPV　5.5-195
0.4
5
12
3.4
13
25
Yellow

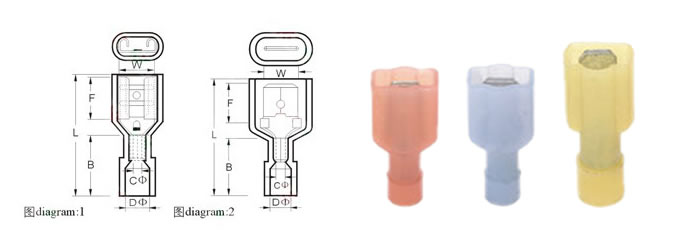

  FULLY INSULATED FEMALE AND MALE CONNECTORS (nylon)
Max current：10A　　Material:copper　　Insulating:Nylon
ITEM NO.
Connecting spec.
Dimension(mm)
diagram
cable size
( mm2)
color
W
F
L
B
Dφ
Cφ
T
FDFN 1.25-250
0.8×6.35
6.6
7.3
22
11
4
1.7
0.4
1
22～16 A.W.G.
red
MDFN 1.25-250
0.8×6.35
6.35
7.7
23
2
0.5～1.5mm2
Max current：15A　　Material:copper　　Insulating:Nylon
ITEM NO.
Connecting spec.
Dimension(mm)
diagram
cable size
( mm2)
color
W
F
L
B
Dφ
Cφ
T
FDFN 2-250
0.8×6.35
6.6
7.3
22
11
4.5
2.3
0.4
1
16～14 A.W.G.
blue
MDFN 2-250
0.8×6.35
6.35
7.7
24
2
1.5～2.5mm2
Max current：24A　　Material:copper　　Insulating:Nylon
ITEM NO.
Connecting spec.
Dimension(mm)
diagram
cable size
( mm2)
color
W
F
L
B
Dφ
Cφ
T
FDFN 5.5-250
0.8×6.35
6.6
7.3
24
13
6.3
3.4
0.4
1
12～10 A.W.G.
yellow
MDFN 5.5-250
0.8×6.35
6.35
7.7
25
2
4～6mm2

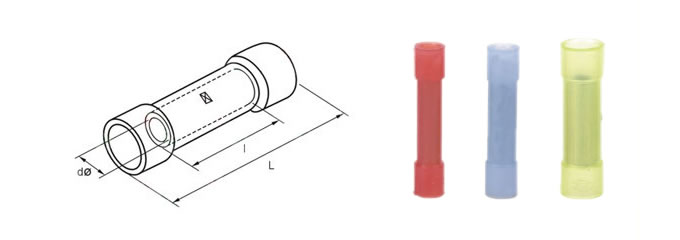

  INSULATED BUTT CONNECTORS (NYLON)
Max current：26-22A.W.G:9A    22-16A.W.G:19A     16-14W.W.G:27A     12-10A.W.G:48A
Max voltage：105℃　600V　　Insulating material:nylon
ITEM NO.
Dimension(mm)
Joint material
Cable sizemm2
color
L
Dφ
dφ
BNYF 0.5
20
2
1.3
Purple copper
26～22 A.W.G.
(0.2～0.5mm2)
yellow
BNYF 1.25
27.3
3.2
1.7
Purple copper
22～16 A.W.G.
(0.5～1.5mm2)
red
BNYF 2
27.3
3.8
2.3
Purple copper
16～14 A.W.G.
(1.5～2.5mm2)
blue
BNYF 5.5
27.3
5.3
3.4
Purple copper
12～10 A.W.G.
(4～6mm2)
yellow

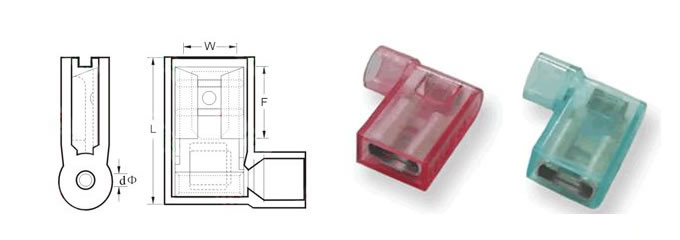

  Flag Female Insulating JointS (Nylon)
Max current：22-18 A.W.G:10A    16-14 A.W.G:15A     12-10 A.W.G:24A
Max voltage：105℃　600V　　Material:copper　　Insulating material:nylon　　Thickness：0.4mm
Cable sizemm2 Item No Connecting spec. Dimension(mm)
W F L dφ
22～18 A.W.G.(0.5～1.5mm2) FLDNY1.25-250 0.8×6.35 6.6 7.6 16 1.7
16～14 A.W.G.(1.35～2.5mm2) FLDNY 2-250 0.8×6.35 6.6 7.6 16 1.7
12～10 A.W.G.(4～6mm2) FLDNY 5.5-250 0.8×6.35 6.6 7.6 16 1.7
<< Previous Page   1    2   3   4   Next Page >>


ROOM 1802, 118 XINLING ROAD, WAIGAOQIAO, SHANGHAI, 200131 , CHINA
Tel:+86-21-50463141 ,  Fax: +86-21-50643508 ,  Mobile(John):+86-13816690612
Email: john@iftim.cn                 Website: http://www.iftim.cn
